A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：
占地242.8㎡三層半自建別墅設計圖，三層半豪華復式自建別墅，高端大氣，盡顯奢華，內部布局及配套設施合理完善，適合大家族居住。

設計功能：

一層：佛堂、客廳、廚房、餐廳、臥室、衛生間。

二層：陽臺、露臺、走廊、ktv、臥室（帶陽臺、衛生間）、臥室、公衛。
三層：客廳、臥室、衛生間、臥室（帶陽臺）、臥室（帶陽臺、衛生間）、臥室（帶衛生間）。

施工參數：
建筑層數：地上3層半，建筑總高度（到屋脊高度）：17.110米，建筑面積：830平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高4.0米，二層層高3.3米，三層層高3.3米，四層層高3.5米。

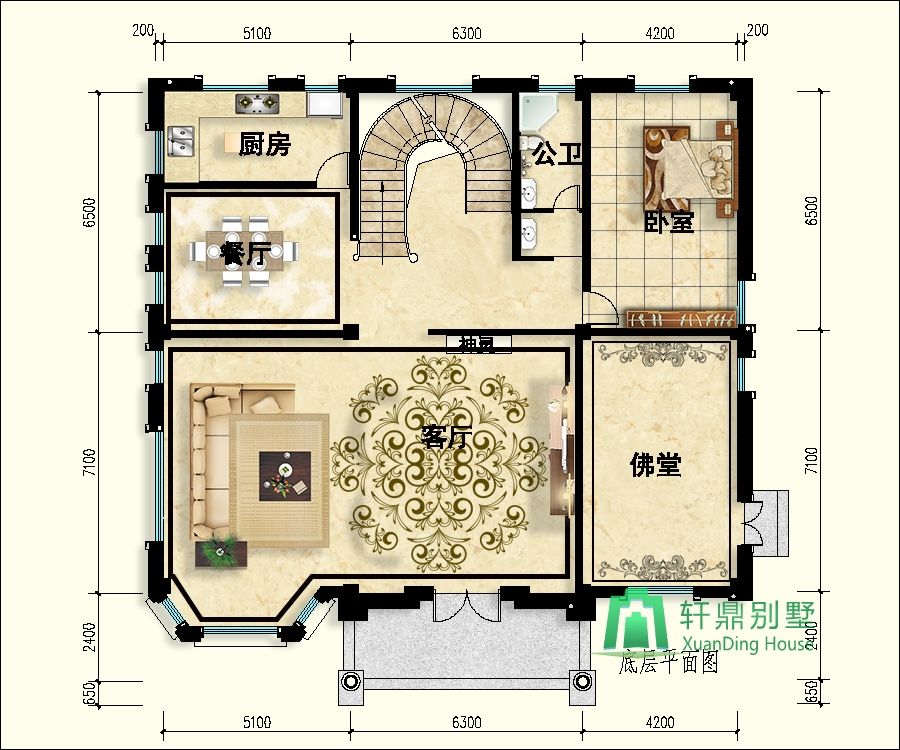

一層平面圖：

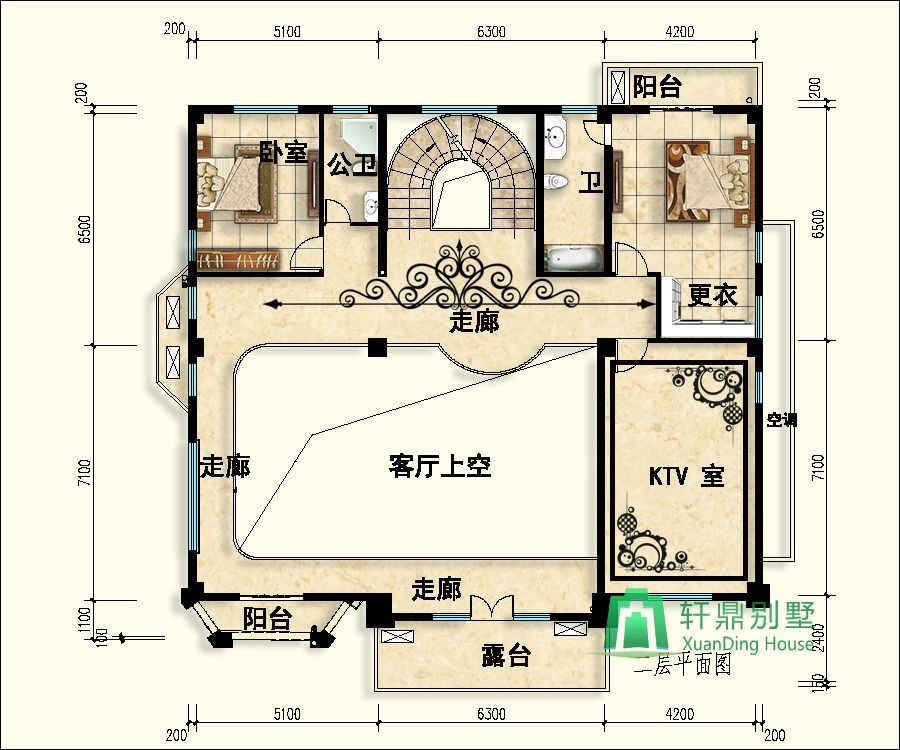

二層平面圖：

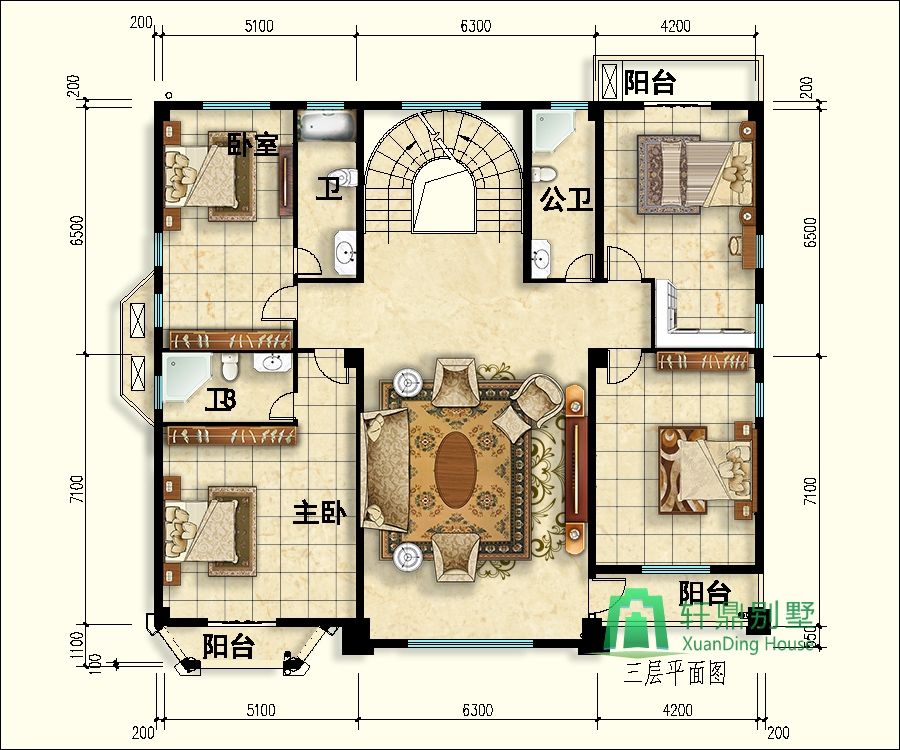

三層平面圖：

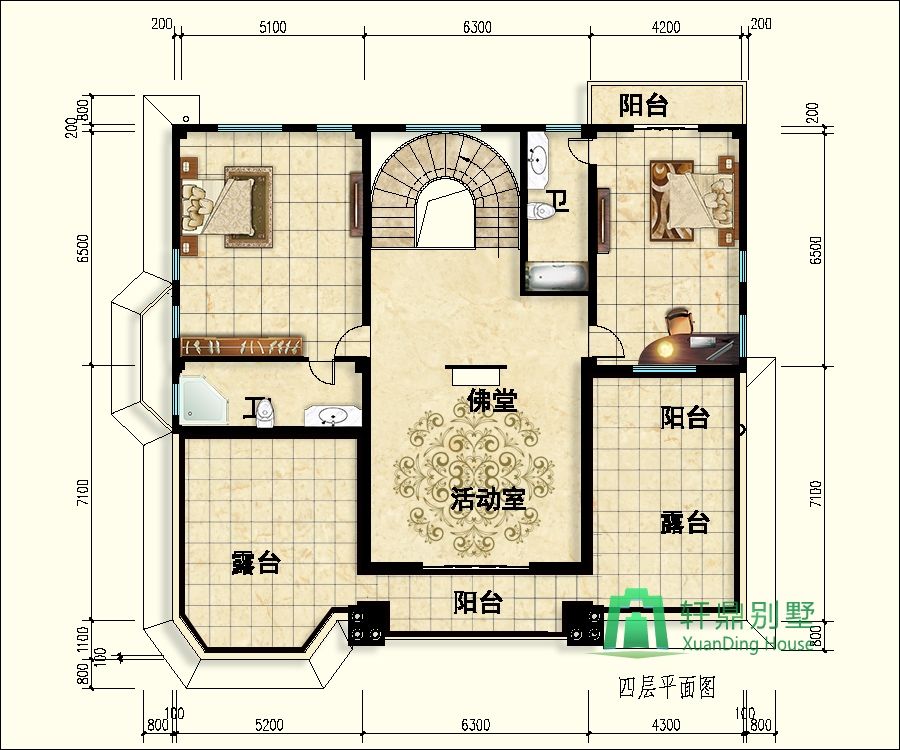

四層平面圖：

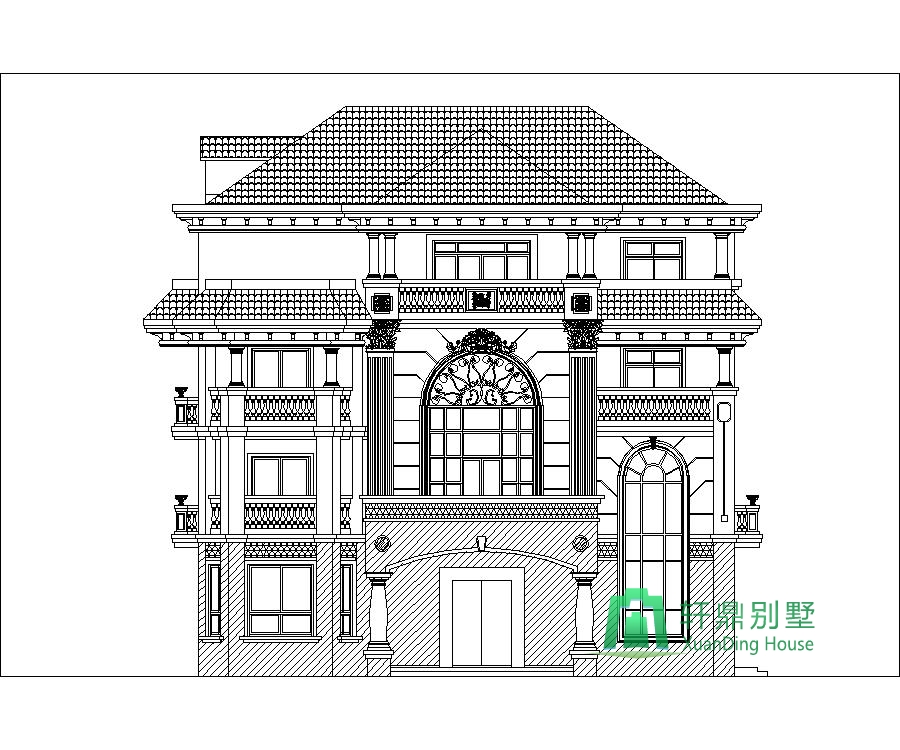

正立面圖：

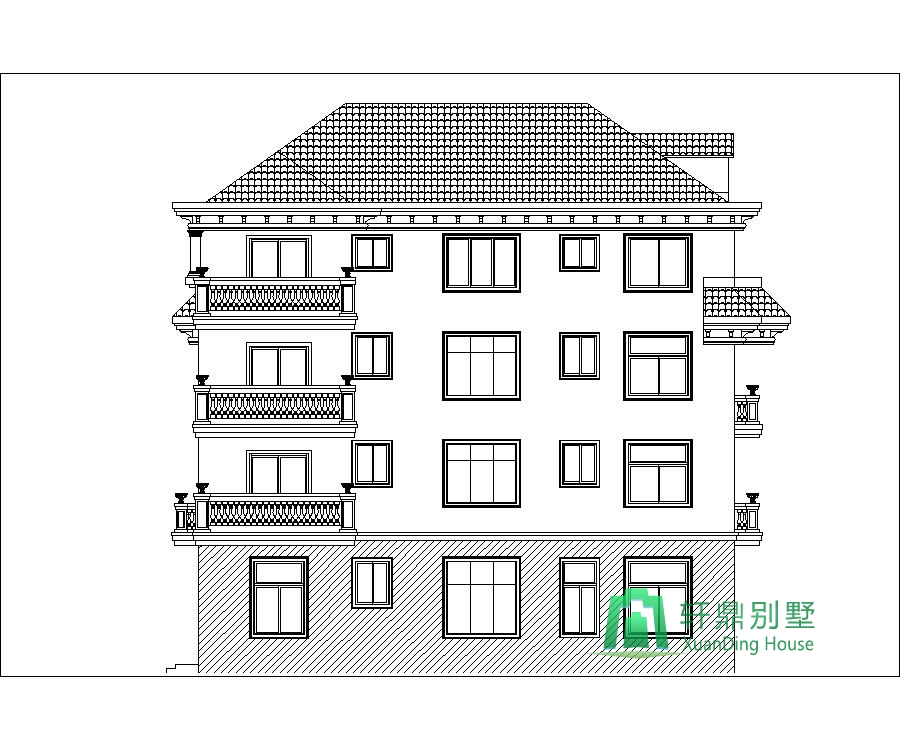

背立面圖：

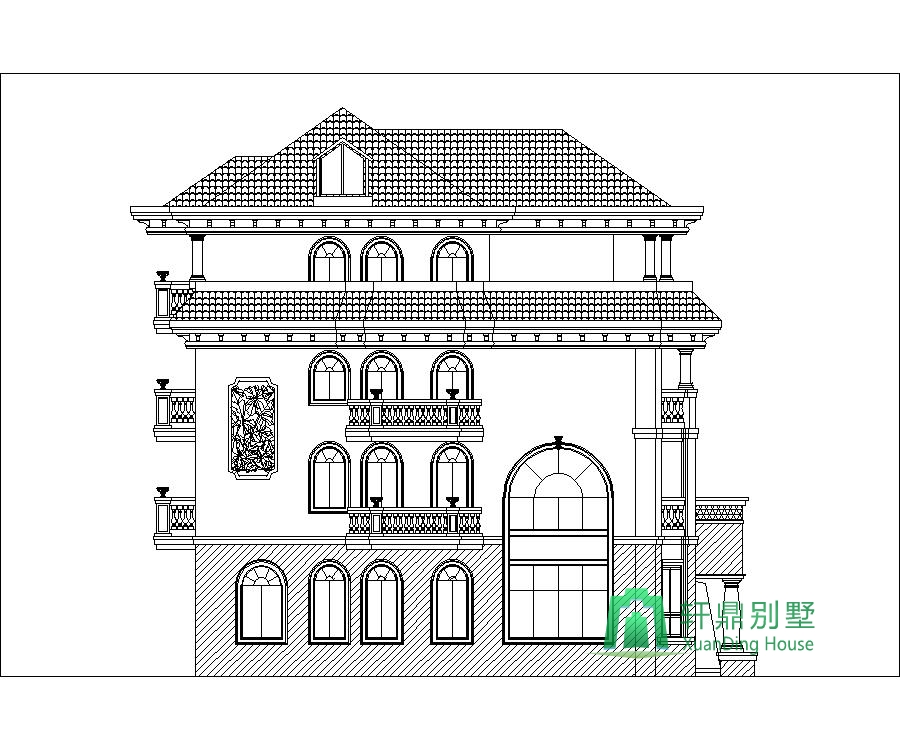

左立面圖：

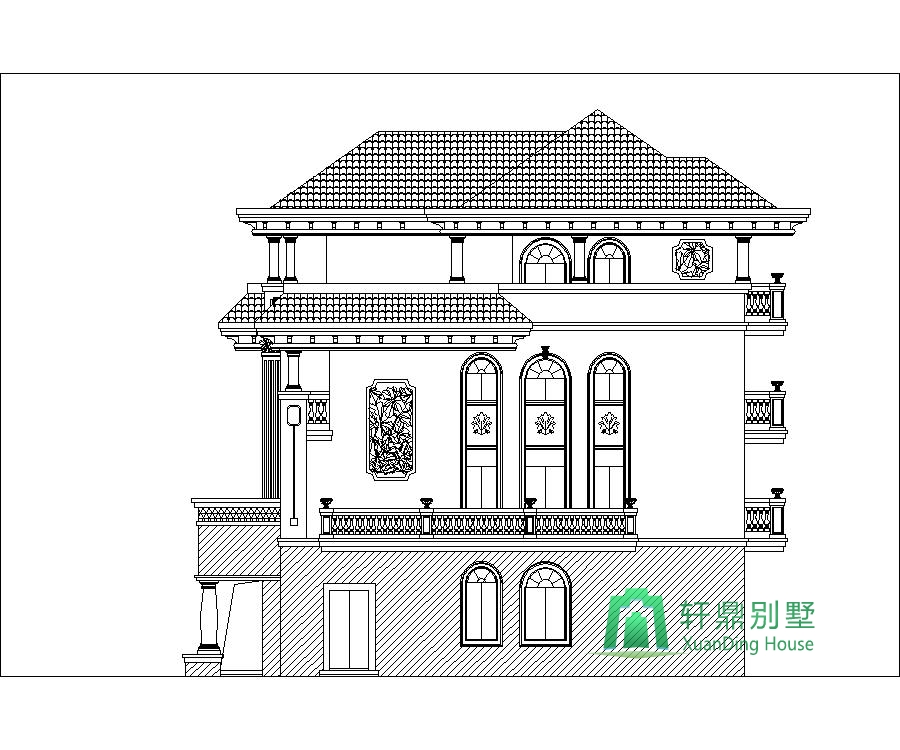

右立面圖：
