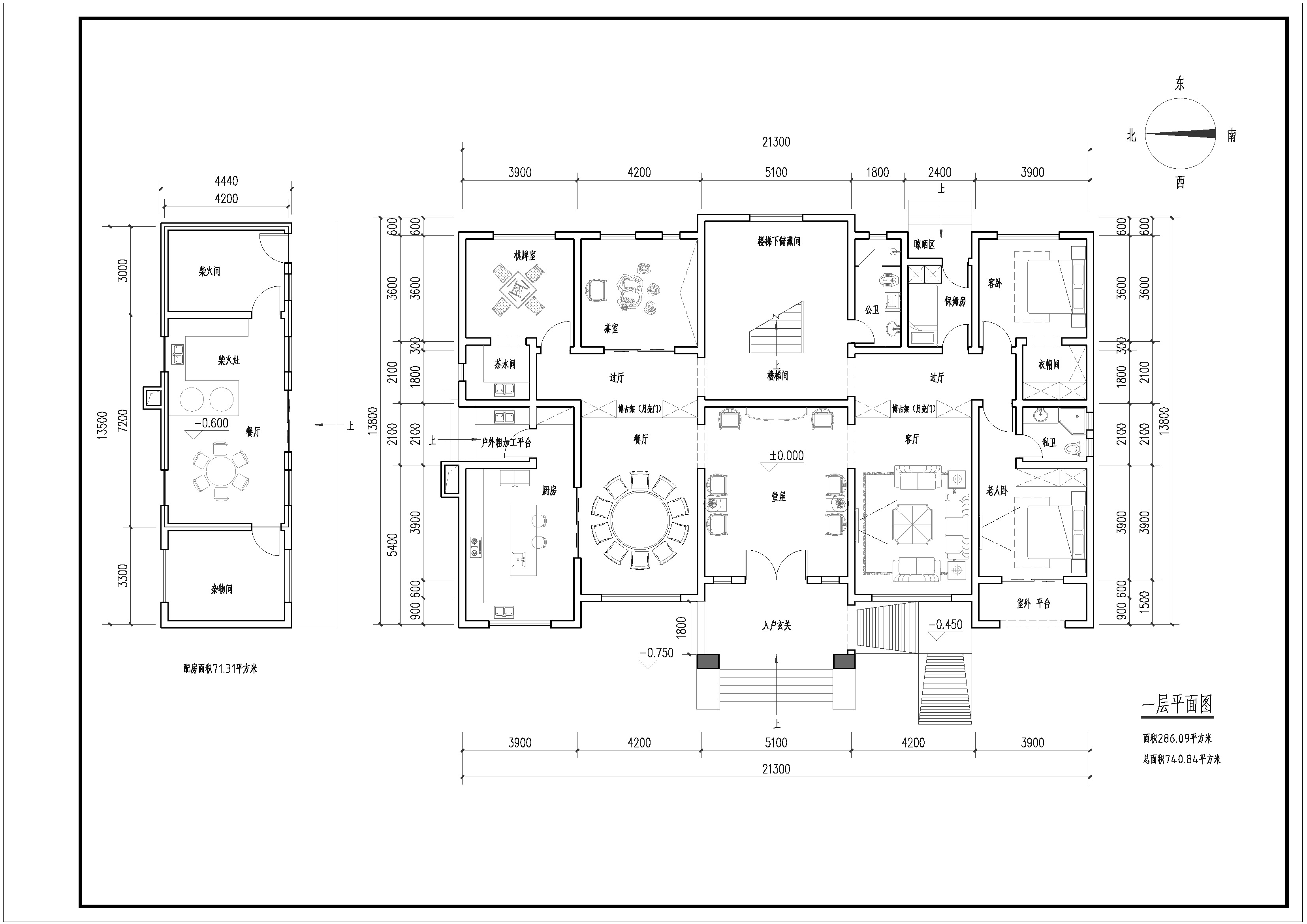

一層平面圖

一層入戶是堂屋空間，可以設神龕和祖先神位堂屋，左側也就是西北側是廚房和餐廳空間，北面連接粗加工平臺，東北側做娛樂室和茶室，通過過廳連接。

堂屋后側也就是東側是樓梯空間，并且利用了樓梯下空間做了儲藏間。堂屋右側是客廳，南側布置了兩間臥室，老人臥室?guī)叫l(wèi)以及室外平臺。

最北側還單獨布置了柴火灶以及餐廳。

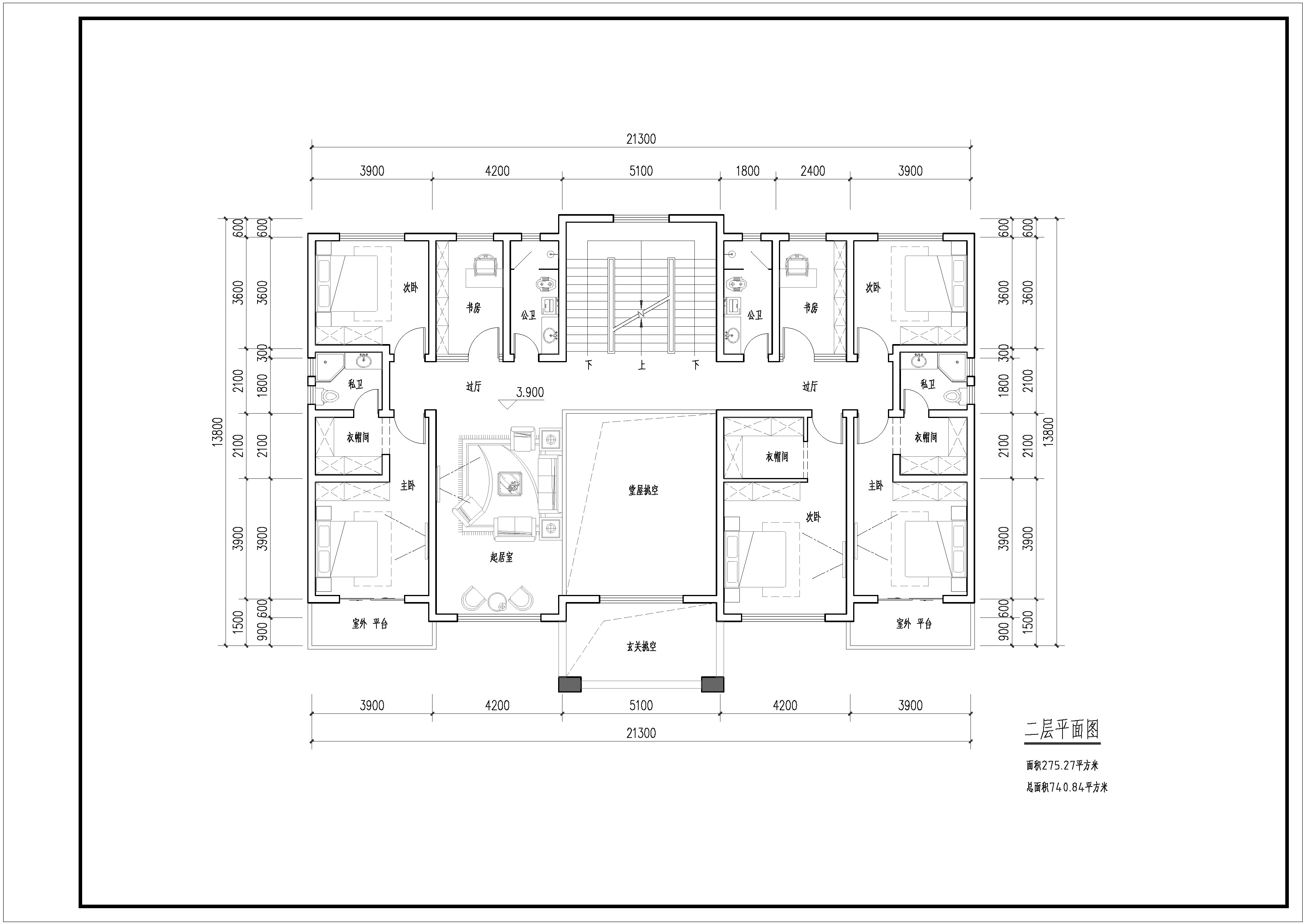

二層平面圖

堂屋上方是挑空部分，整體布局是對稱式設計，南北各一個主臥和次臥，以及一個書房和一個公衛。挑空左側是起居室，右側是次臥。

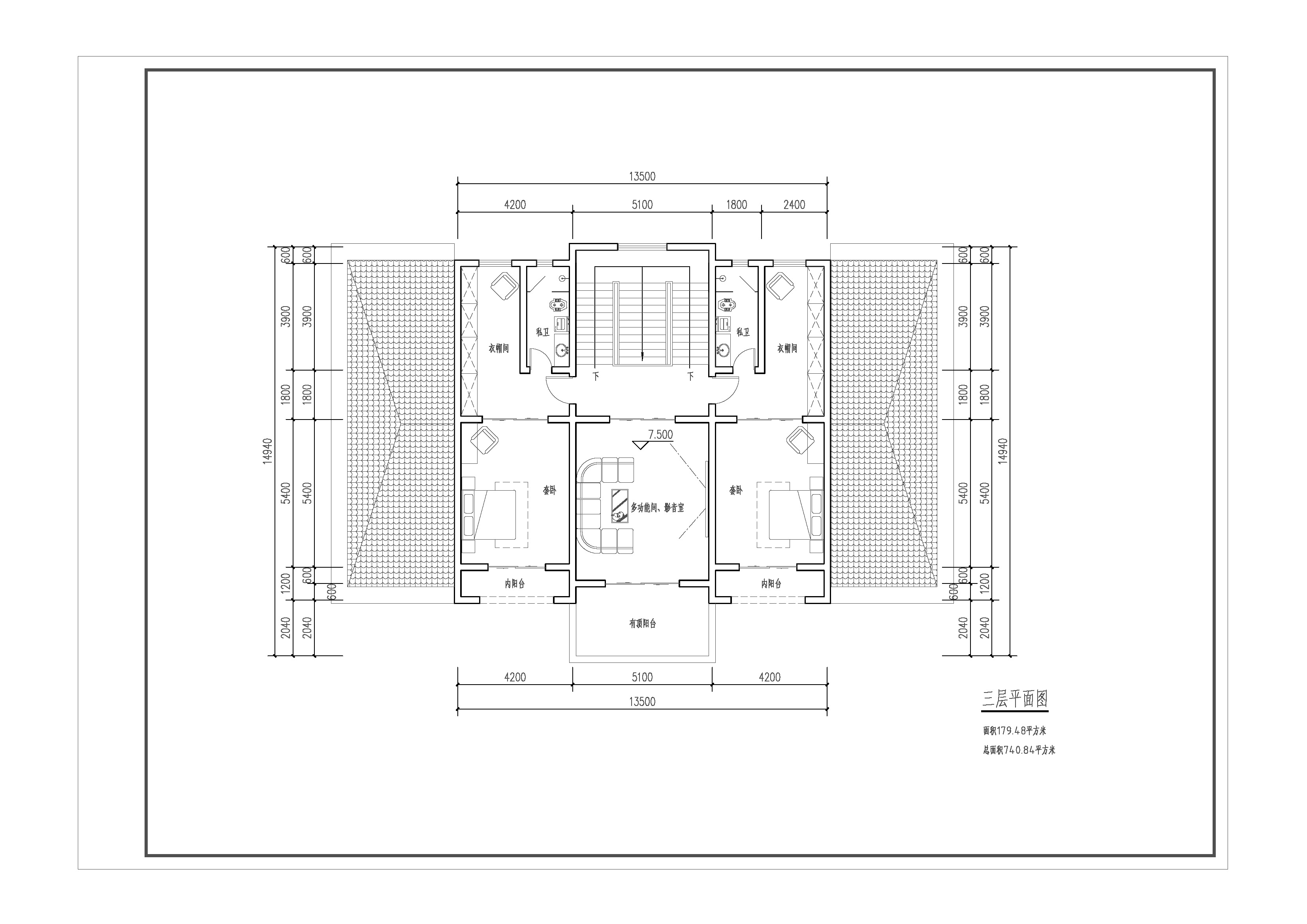

三層平面圖

三層做了兩間套臥，以及一間多功能室（影音室）外接一個觀景陽臺。
