A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

三層半自建別墅設計圖，占地面積108.46㎡，內部布局合理完善，房間數量正可好，經濟實用，非常適合一家人居住。

設計功能：

一層：客廳、廚房、雜物間、衛生間、臥室2。

二層：陽臺、客廳、書房、衛生間、臥室、臥室（帶衣帽間）。
三層：陽臺、客廳、書房、衛生間、臥室、臥室（帶衣帽間）。
四層：娛樂房、雜房、衛生間、屋頂露臺。

施工參數：
建筑層數：地上3層半，建筑總高度（到屋脊高度）：16.700米，建筑面積：368.25平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.7米，二層層高3.6米，三層層高3.6米，四層層高3.7米。

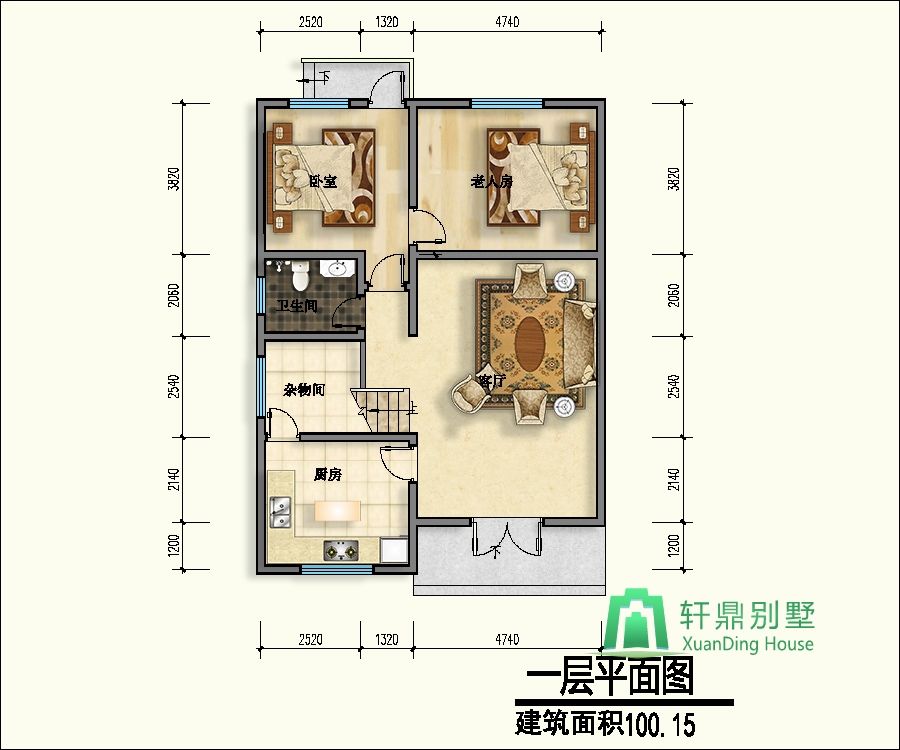

一層平面圖：

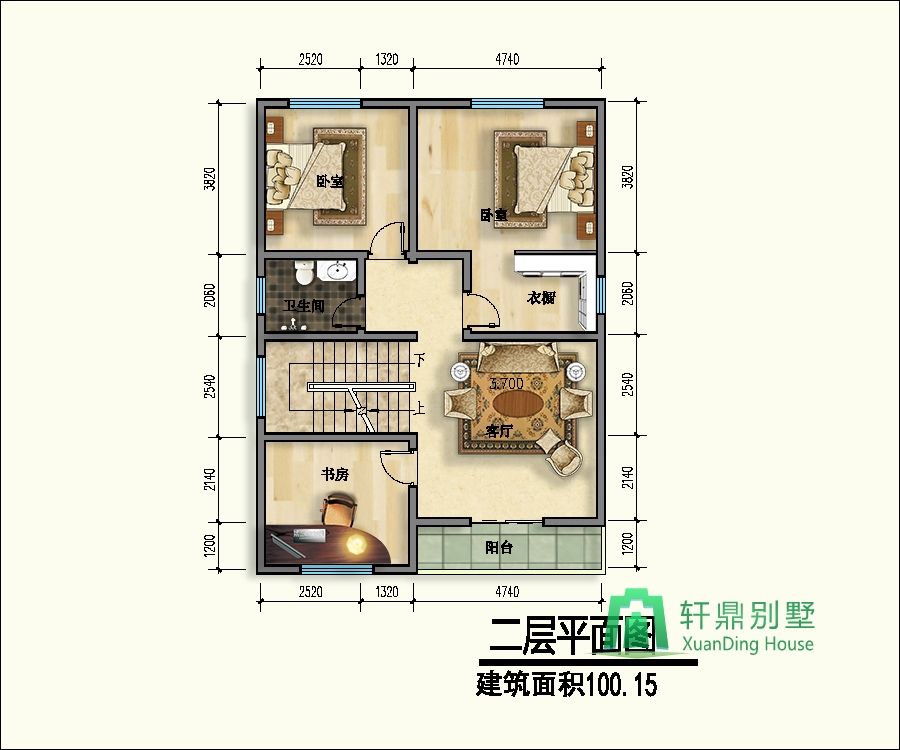

二層平面圖：

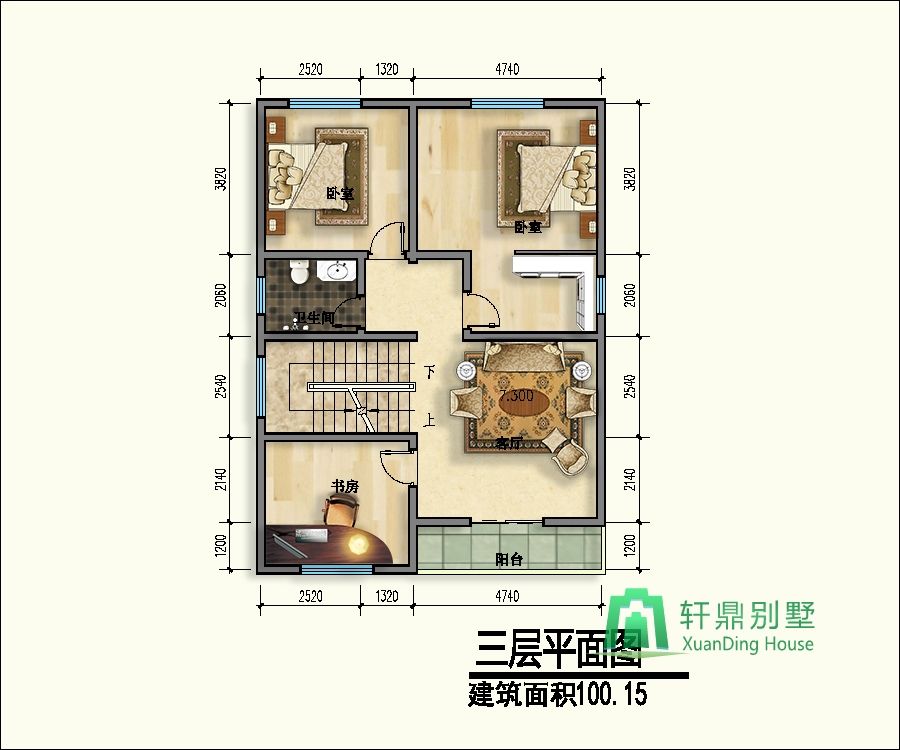

三層平面圖：

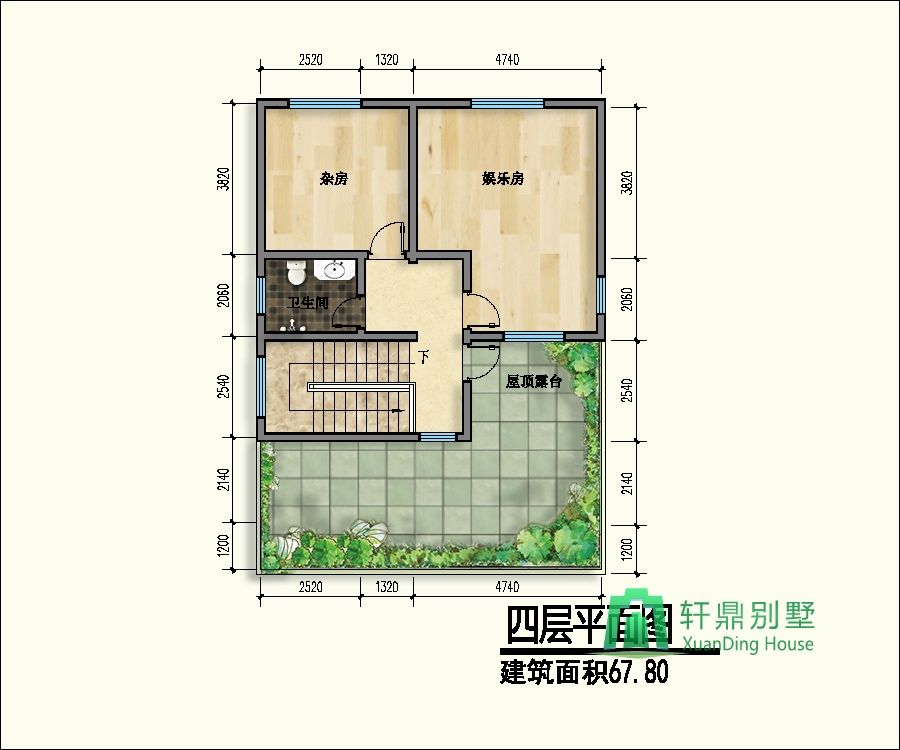

四層平面圖：

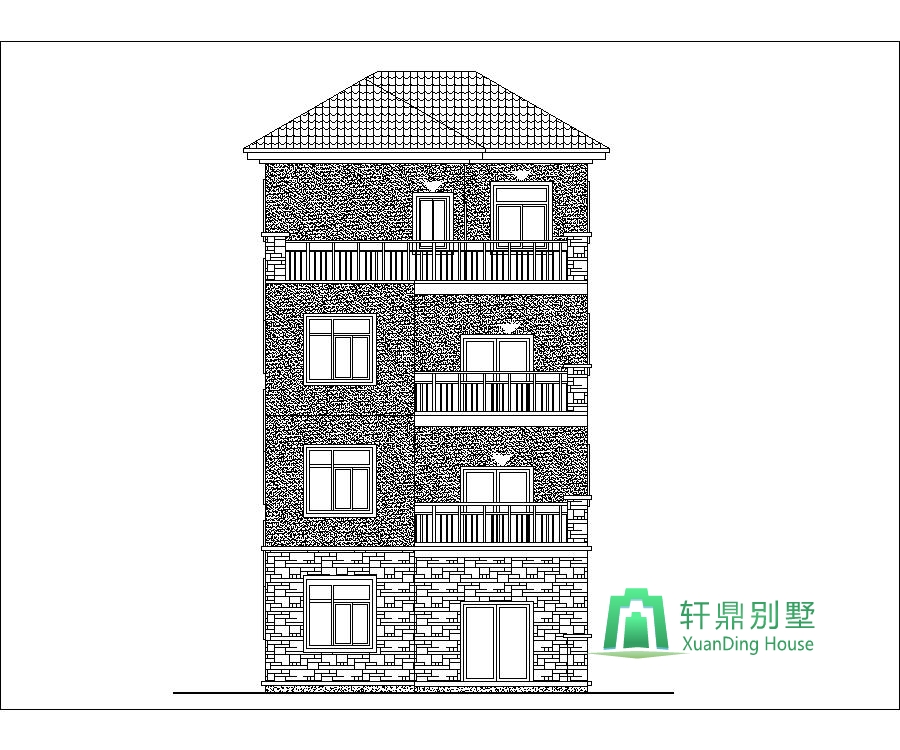

正立面圖：

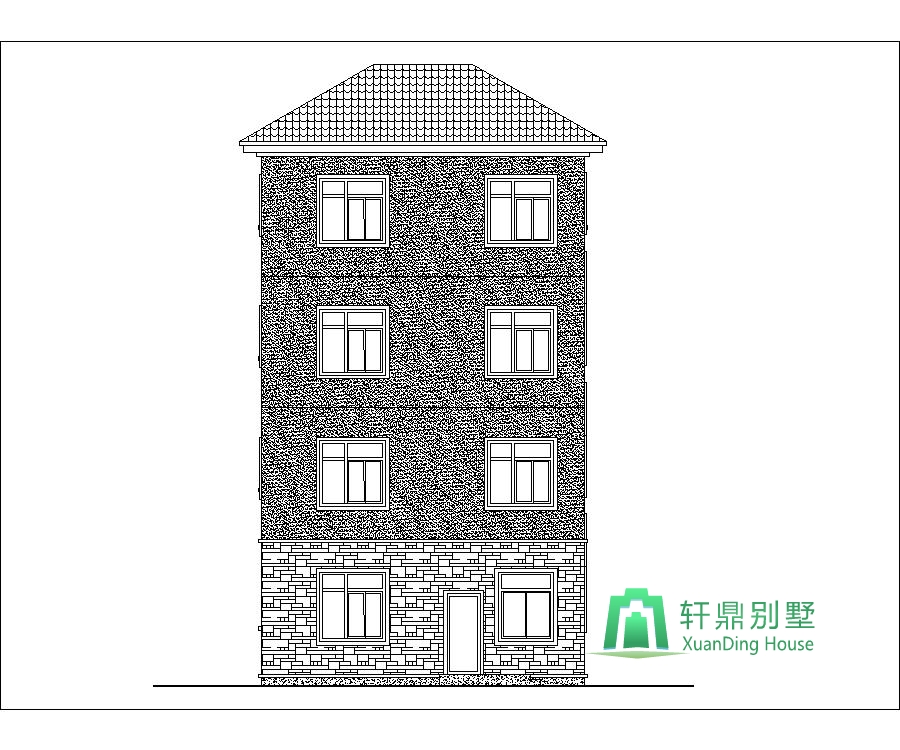

背立面圖：

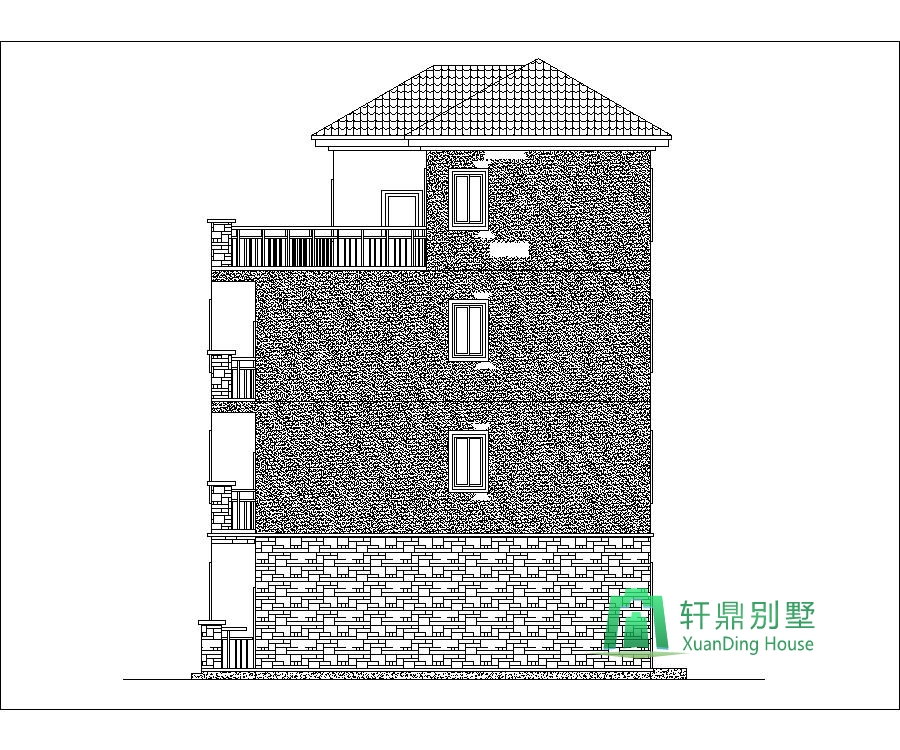

左立面圖：

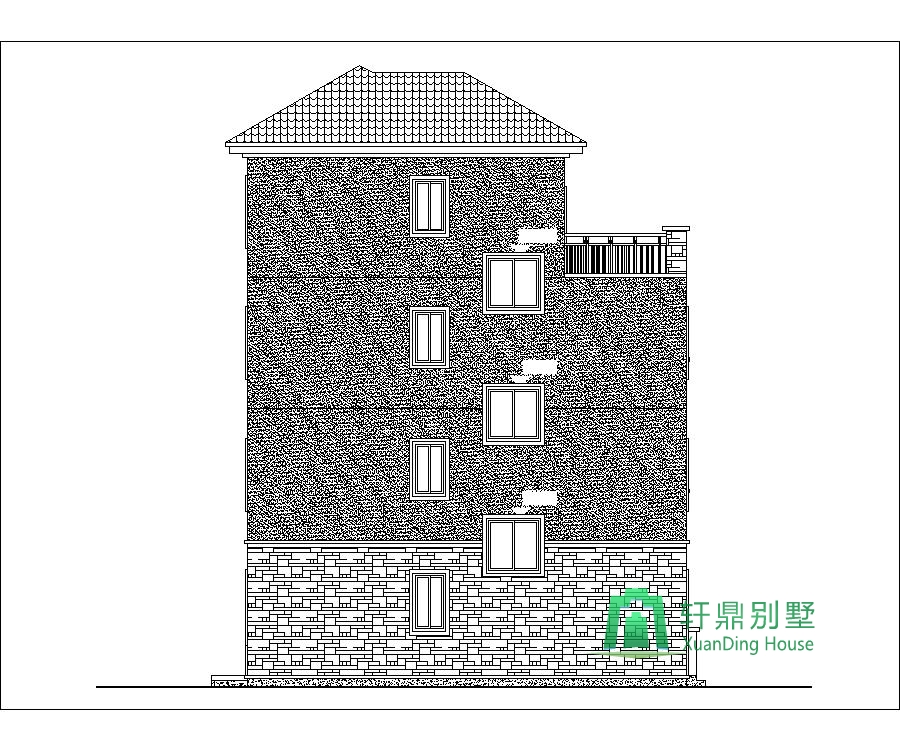

右立面圖：
