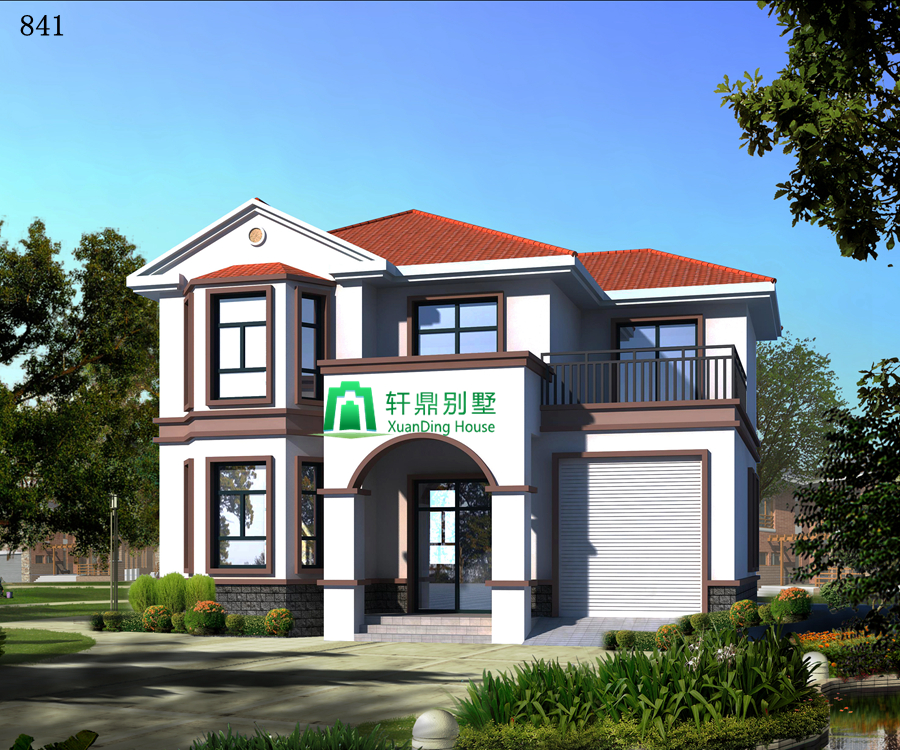

后期效果圖：

圖紙介紹：

現代二層別墅自建，帶有室內車庫，一共三間臥室，這款外觀上簡潔好看，造價成本極大的減少。是一款不錯的設計方案。

設計功能：

? 占地尺寸：12.3*9米

? 占地面積：119.86㎡

?建筑面積：214.52㎡

? 建筑結構：磚混結構

? 造價估算：22-26萬

? 一層建筑面積（包含外墻）：119.86㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：9.210米，建筑面積：214.52平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米。

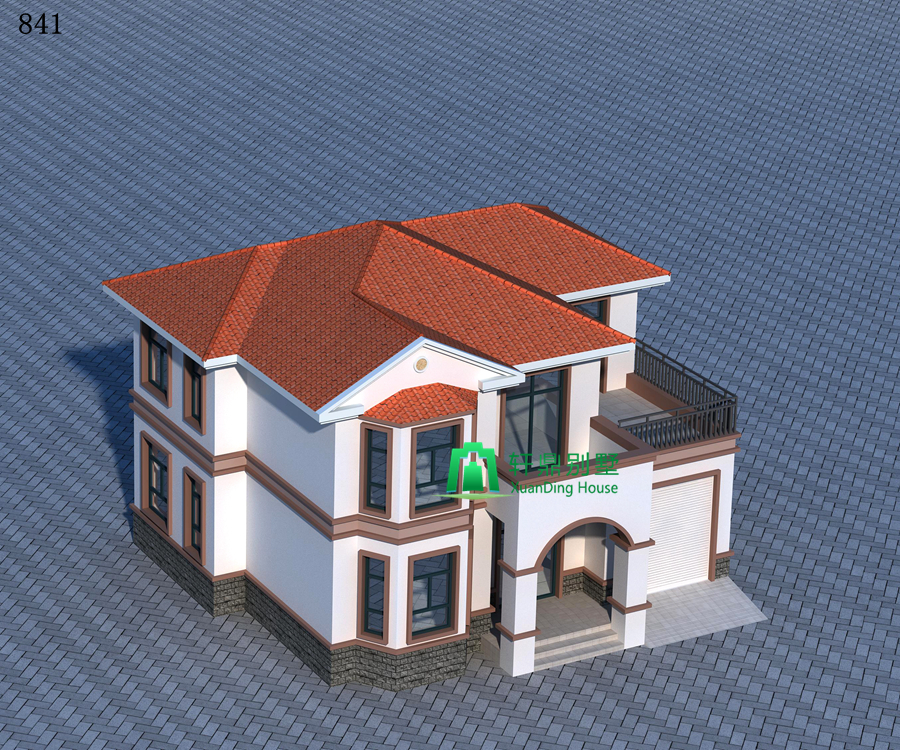

俯視效果圖:

背面效果圖:

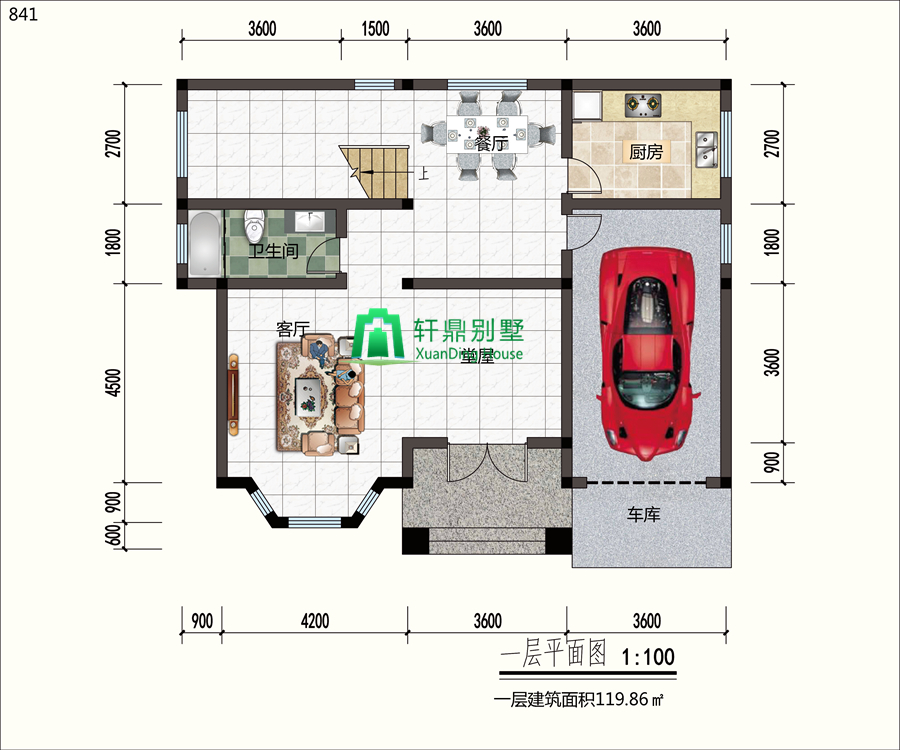

一層平面圖：堂屋，客廳，餐廳，廚房，衛生間，車庫。一層基本的生活布局，帶有堂屋，符合農村建筑，室內車庫的設計，留有側門，方便進出。

二層平面圖：臥室*3，露臺*2，衛生間，小客廳。三室一廳一衛的設計。滿足一家人的住宿需求。帶有兩個露臺的設計。一家三口，每個人都有房間，形成寬敞舒適的布局。

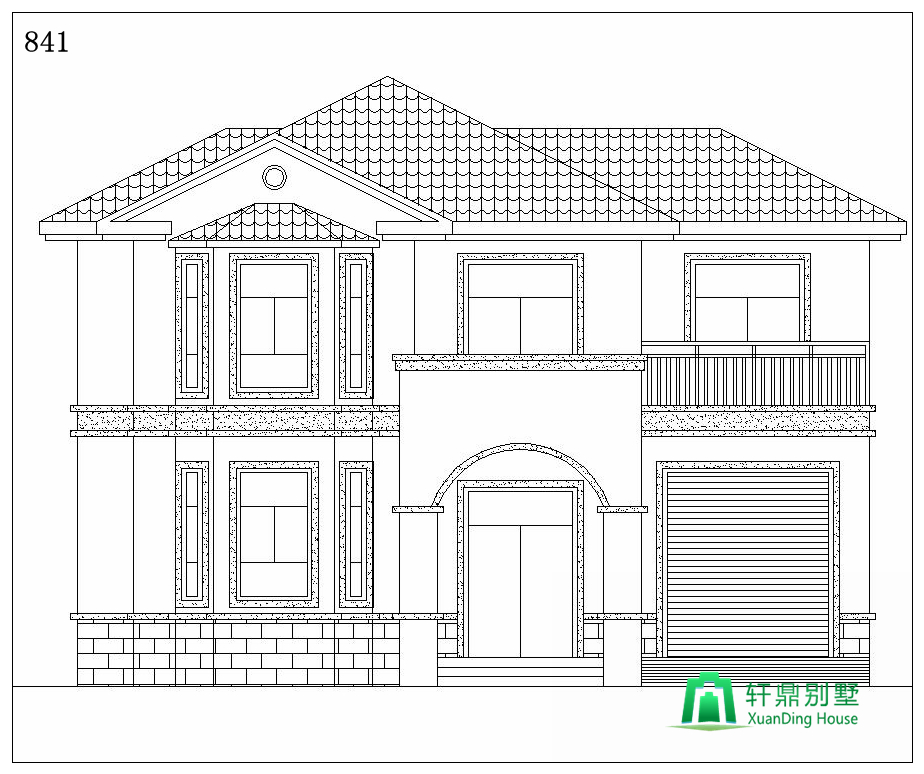

正立面圖：

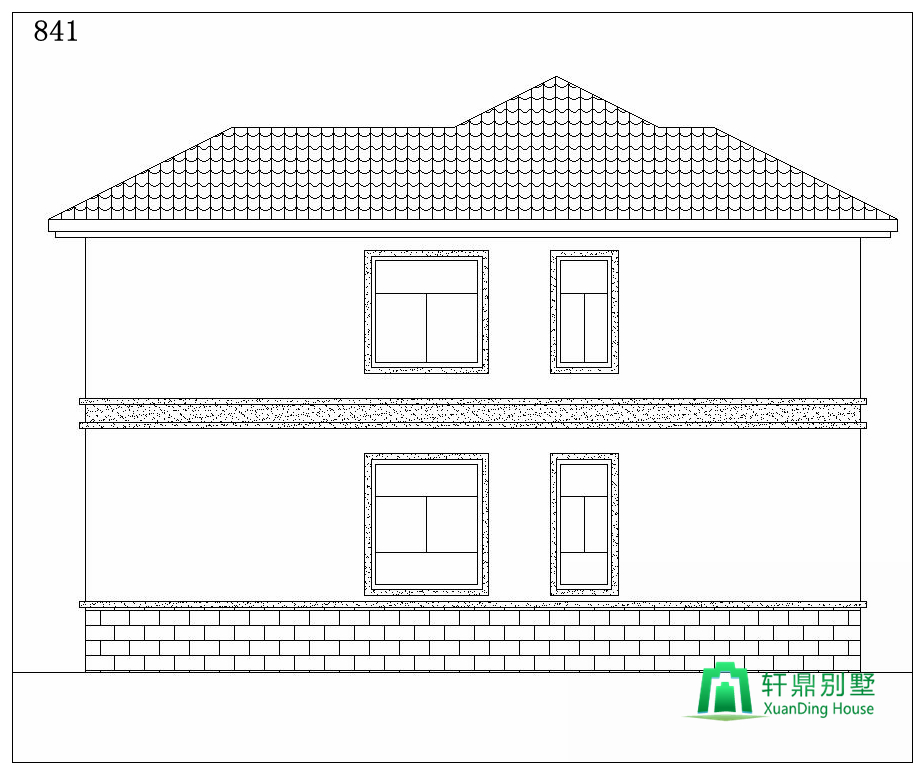

背立面圖：

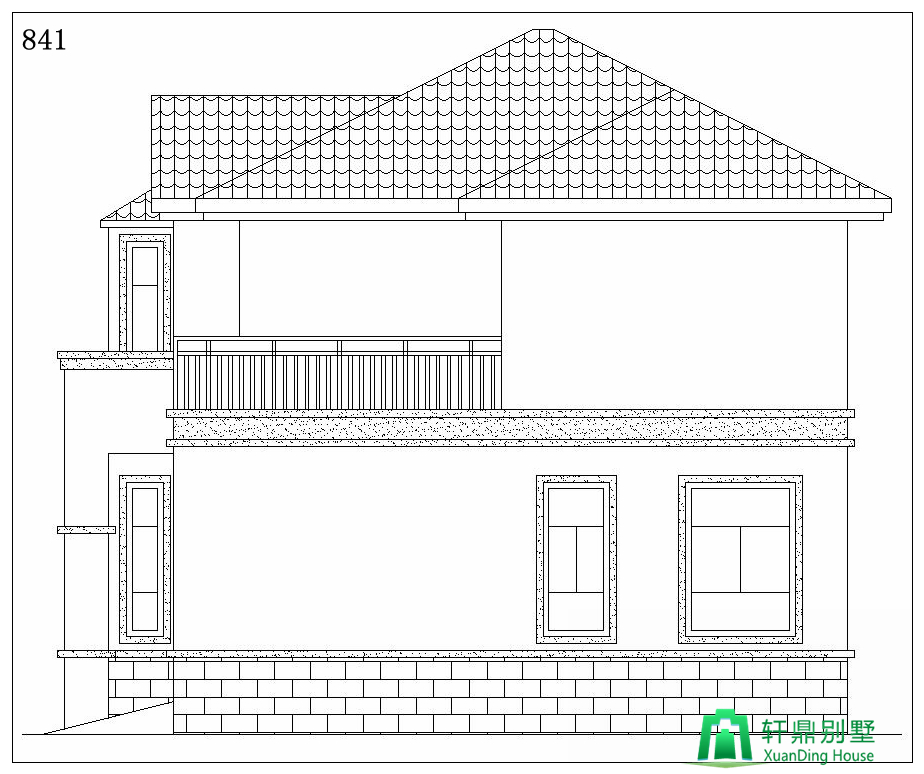

左立面圖：

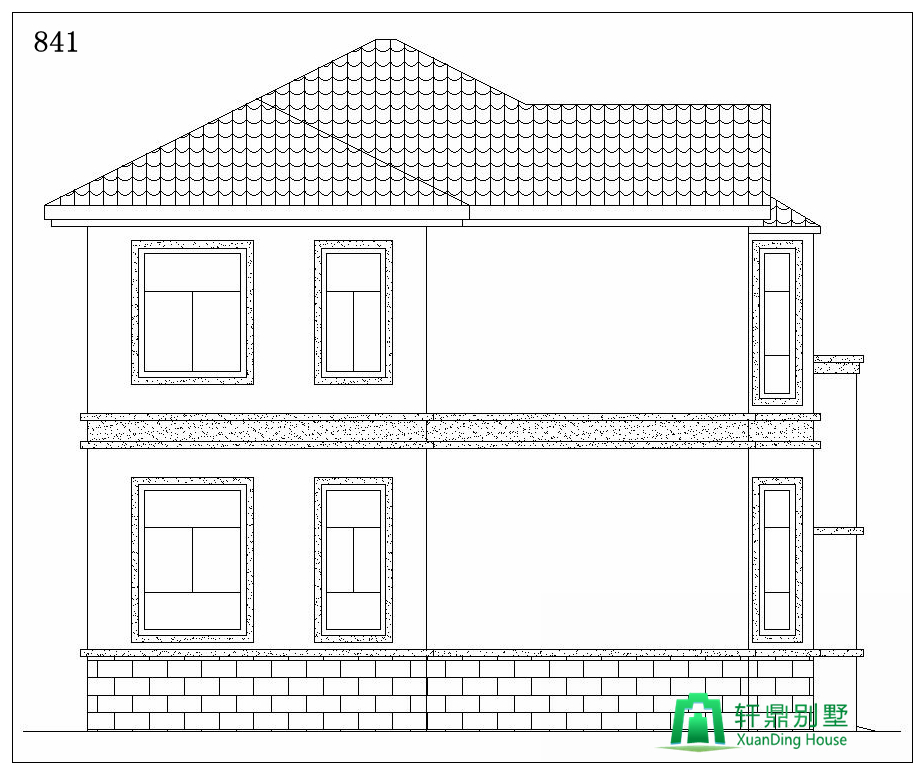

右立面圖：
